摘要：塑料購物袋，也稱馬夾袋、手提袋、塑料袋，也因?yàn)槭褂梅奖?，已?jīng)普遍應(yīng)用于我們的生活之中。常見塑料購物袋以樹脂為主要原料生產(chǎn)的薄膜、經(jīng)熱合或粘合等制袋工藝加工而成。市場需求量大，應(yīng)用行業(yè)多，存在的問題也跟隨出現(xiàn)，近期山東省市場監(jiān)管局日前對全省60家企業(yè)生產(chǎn)的60批次塑料袋產(chǎn)品進(jìn)行了監(jiān)督抽檢，檢測發(fā)現(xiàn)，部分企業(yè)產(chǎn)品不合格被點(diǎn)名通報，那如何來控制塑料包裝袋的質(zhì)量，我們今天結(jié)合山東德瑞克檢測儀器來一一分析。

關(guān)鍵詞：塑料購物袋熱合強(qiáng)度、購物袋落鏢沖擊、馬夾袋厚度測試、手提袋測試、塑料袋檢測

1、意義

塑料購物袋目前市場上產(chǎn)品層次不齊，合格的包裝袋應(yīng)該標(biāo)注依據(jù)國家標(biāo)準(zhǔn)，承重量，等級要求，企業(yè)相關(guān)信息，批號，生產(chǎn)日期等相關(guān)信息，對產(chǎn)品有明確的標(biāo)識和使用范圍。比如是否是食品級包裝袋，是否可以二次使用等。在使用時，承重量，跌落性能，袋子材料的熱合強(qiáng)度，漏水性，落鏢沖擊性能每一項(xiàng)都有相關(guān)標(biāo)準(zhǔn)的檢測要求，如何沒有檢測，沒有管控，就會導(dǎo)致在使用中出現(xiàn)產(chǎn)品跌落、損壞等問題。

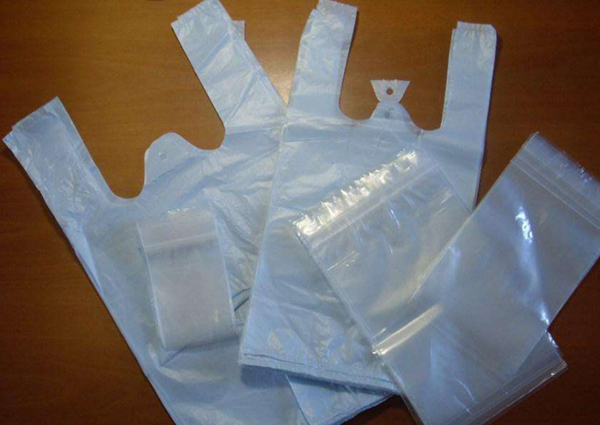

圖 2 塑料購物袋

圖2 塑料手提袋使用

2、執(zhí)行標(biāo)準(zhǔn)

GB/T21661-2008《塑料購物袋》

福利:文末提供各項(xiàng)標(biāo)準(zhǔn)下載

3、測試項(xiàng)目

3.1 測試項(xiàng)目——厚度測試

3.1.1厚度是購物袋原材料基礎(chǔ)性能，厚度不均勻?qū)徫锎恼w性能造成影響，而造成袋子厚薄不均的主要原因是生產(chǎn)工藝不完善。袋子整體性能造成影響，還會增加企業(yè)的生產(chǎn)成本。國標(biāo)對不同厚度的購物袋，有嚴(yán)格的把控要求，如圖3

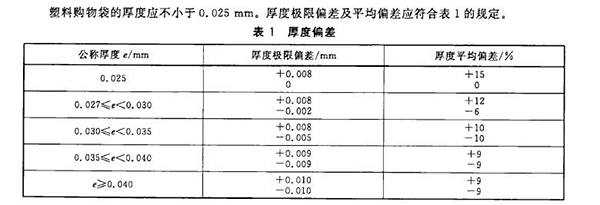

圖3 厚度偏差要求

3.1.2測試儀器

DRK203C薄膜測厚儀，接觸式測量方式，適用于量程范圍內(nèi)的塑料薄膜、薄片、鋁箔等各種材料厚度測量。

點(diǎn)擊圖片查看具體參數(shù)

3.1.3儀器參數(shù)

?測量范圍：0～3mm（常規(guī)）

?測量行程：18mm

?分辨率：0.1μm

?測量速度：5次/min（可調(diào)）

?測頭移動速度：3mm/s

?測量壓強(qiáng)：2kpa、20kpa、50kpa、100kp

?接觸面積：28mm (直徑6mm）  非標(biāo)可定制

3.1.4測試要求

將塑料購物袋打開，將其剖開后，單面鋪開，用測厚儀測量單面薄膜厚度。按GT/T6672-2001的規(guī)定進(jìn)行測量，沿塑料購物袋的寬度方向均勻測量8點(diǎn)，將記錄的數(shù)據(jù)按公式1，公式2計(jì)算厚度極限偏差和厚度平均偏差。塑料購物袋有壓花或壓紋時，應(yīng)將壓花或壓紋平整地壓平后測定壓平處厚度。

3.1.5測試結(jié)果計(jì)算

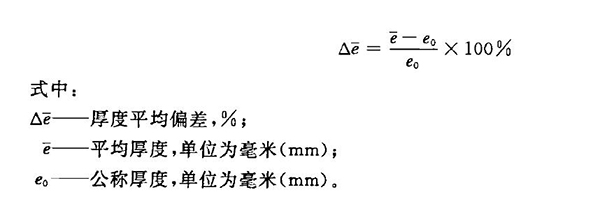

厚度極限偏差計(jì)算公式

式中：△e——厚度極限偏差，單位為毫米（mm）；

      emin或max——實(shí)測最小或最大厚度，單位為毫米（mm）；

   e0——公稱厚度，單位為毫米（mm）。

3.2  測試項(xiàng)目——提吊試驗(yàn)

3.2.1 測試儀器

提袋疲勞試驗(yàn)機(jī)，振幅30mm±2mm，頻率2Hz~3Hz。

3.2.2試驗(yàn)要求

將相當(dāng)于公稱承重的模擬物（如沙子、米粒等）裝入袋中，然后懸掛在試驗(yàn)機(jī)上，試驗(yàn)3600次，觀察袋體及提帶有無損壞。試驗(yàn)數(shù)量三個，均無破裂為合格。

3.3 測試項(xiàng)目——跌落試驗(yàn)

3.3.1試驗(yàn)要求

將相當(dāng)于公稱承重的模擬物（如沙子、米粒等）裝入袋中，用膠粘帶將袋口封上，袋底離地0.5m高處自由落下，試驗(yàn)地面應(yīng)為平整硬地面，觀察袋體是否損壞。試驗(yàn)數(shù)量三個，均無破裂為合格。

3.3.2相關(guān)設(shè)備

DRK124跌落試驗(yàn)機(jī)

點(diǎn)擊圖片查看具體參數(shù)

3.3.3儀器參數(shù)

?跌落高度：1.5 米

?雙翼面積：1500*1500

?底板面積：1600*1600

?承受重量：200kg

3.4測試項(xiàng)目——漏水性

3.4.1試驗(yàn)要求

將塑料購物袋裝入五分之一容積的清水，水溫23℃±2℃，保持靜置1分鐘后，觀察塑料購物袋底部是否有滴落水珠，并記錄所觀察現(xiàn)象，試驗(yàn)數(shù)量三個。三個袋子均無漏水為合格。

3.5測試項(xiàng)目——熱合強(qiáng)度

3.5.1測試儀器

DRK101電子拉力試驗(yàn)機(jī)，適用于塑料薄膜、復(fù)合膜、膠粘制品、橡膠、紙張纖維等產(chǎn)品的拉伸、剝離、熱封、撕裂、穿刺力、伸長率等性能測試。可定制不同夾具實(shí)現(xiàn)不同測試項(xiàng)目。

點(diǎn)擊圖片查看具體參數(shù)

3.5.2儀器參數(shù)

2規(guī)格：500N（標(biāo)配） 50N、100N、5000N（可選）

2精度：優(yōu)于0.5級

2力值分辨率：0.1N

2形變分辨率：0.001mm

2試驗(yàn)速度：1～500mm/min（無級調(diào)速）

2試樣寬度：30mm（標(biāo)配夾具）50mm（可選夾具）

2試樣夾持：手動

2行程：700mm（標(biāo)配） 400mm、1000 mm（可選）

3.5.3測試要求

熱合強(qiáng)度按QB/T2358-1998進(jìn)行，試驗(yàn)速度為300mm/min±50 mm/min，測試結(jié)果應(yīng)滿足以下表格要求。

公稱承重m/kg 熱合強(qiáng)度/（N/15mm）

3.6測試項(xiàng)目——落鏢沖擊

3.6.1測試儀器

DRK135A 落鏢沖擊試驗(yàn)儀用于厚度小于1mm的塑料薄膜或薄片在給定高度的自由落鏢沖擊下，測定50%塑料薄膜或薄片試樣破損時的沖擊質(zhì)量和能量。

點(diǎn)擊圖片查看具體參數(shù)

3.6.2儀器參數(shù)

?測量方法：A 法、B 法（可選）

?測試范圍：A 法：50～2000g B 法：300～2000g

?測試范圍：測試精度：0.1g（0.1J）

?試樣裝夾：氣動

?氣源壓力：0.6MPa（氣源用戶自備）

?氣源接口：Ф8mm 聚氨酯管

?試樣尺寸：＞150mm×150mm

3.6.3測試要求

按GB/T 9639-1988 A法規(guī)定進(jìn)行落鏢質(zhì)量沖擊試驗(yàn)，采用單片試樣，落鏢質(zhì)量見下表，數(shù)量為10片。

不破列數(shù)≥8個。

3.7測試項(xiàng)目——印刷質(zhì)量

3.7.1測試要求

在袋子印刷油墨較多部位上切取試樣。印刷面朝上，用透明膠帶將試樣四邊固定在平滑的臺面上露出試驗(yàn)部位：100mmX100mm。操作過程中不要用手接觸測量部位，用180°剝離強(qiáng)度為6.5N/15mm±1.0N/15mm的膠粘帶，取寬15mm，長175mm，貼于試樣印刷面上，在75mm處折成180°，并在粘貼部位用為1kg壓輥來回滾壓一次。然后用手快速進(jìn)行剝離，剝離后用分度值為0.5mm的鋼板尺測量印刷油墨剝離面積與殘留面積，按以下計(jì)算印刷油墨玻璃率。試驗(yàn)數(shù)量三個，取其平均值，結(jié)果修約至1%。

式中：A—— 印刷油墨剝離率，%

    S1—— 剝離面積，單位為平方毫米（mm2）

    S2—— 殘留面積，單位為平方毫米（mm2）

4、結(jié)論

關(guān)于塑料購物袋的質(zhì)量控制檢測方案以及解決辦法我們通過德瑞克儀器一一分析，生產(chǎn)企業(yè)在生產(chǎn)過程中需要不斷的對自身產(chǎn)品進(jìn)行測試來把控產(chǎn)品質(zhì)量，提升自己產(chǎn)品品質(zhì)，贏得客戶和市場的認(rèn)可才是最終目的。山東德瑞克同時承接各個企業(yè)寄樣檢測，為各個合作伙伴提供產(chǎn)品檢測數(shù)據(jù)，德瑞克實(shí)驗(yàn)室同時還涵蓋紙張、橡膠、薄膜類各種檢測設(shè)備，滿足不同客戶采購和檢測。

山東德瑞克期待與行業(yè)中的企事業(yè)單位增進(jìn)技術(shù)交流與合作！

附件：

塑料購物袋質(zhì)量控制解決方案標(biāo)準(zhǔn)下載：

GBT 21661-2008 塑料購物袋.pdf

QBT 2358-1998 塑料薄膜包裝袋熱合強(qiáng)度試驗(yàn)方法.pdf

GBT 6672-2001 塑料薄膜與薄片厚度的測定 機(jī)械測量法.pdf

GBT 9639.1-2008塑料薄膜和薄片 抗沖擊性能試驗(yàn)方法 自由落鏢法 第1部分：梯級法.pdf
